SK-RG903超声探伤仪检定装置
2024/8/17
超声探伤仪检定装置

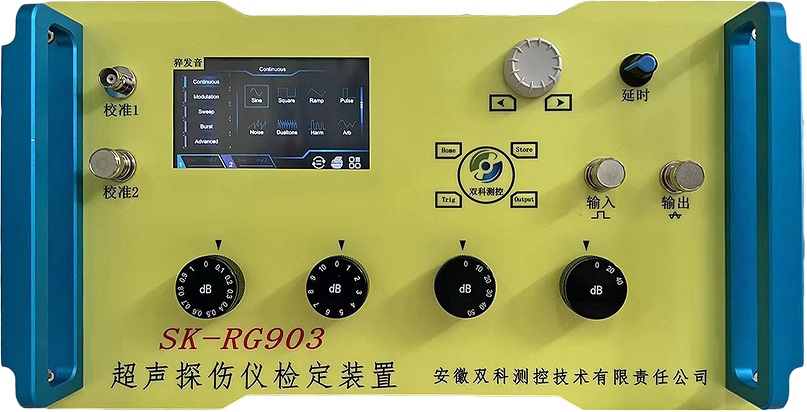

SK-RG903超声探伤仪检定装置 依据《JJG746—2024超声探伤仪检定规程》设计，适用于通用A型脉冲反射式超声探伤仪的首次检定、后续检定和使用中检验。装置主要由信号采集处理、信号发生器、标准衰减器、固定衰减器、示波器等单元组成，采用触摸屏加快速功能键、鼓轮组合操作，兼顾了快速与实用，更加符合操作习惯。仪器采用脉冲调制法和数字示波器对超声探伤仪的主要性能进行检定与测试，仪器性能满足《JJG746—2024超声探伤仪检定规程》的要求，可以作为计量标准装置对超声探伤仪的主要性能如幅度线性、动态范围、水平线性、衰减器误差、等效输入噪声、放大器频率响应、发射能力泄露抑制、发射脉冲后盲区等指标的测试与检定。
☆技术参数：
|
猝发音信号 |
标准衰减器 |
||
|
参数名称 |
技术参数 |
参数名称 |
技术参数 |
|
频率范围 |
（0.01～30 ）MHz |
频率范围 |
（0～30 ）MHz |
|
频率准确度 |
5×10-6 |
衰减范围 |
（0～101 ）dB |
|
频率稳定度 |
5×10-6 |
分档 |
0.1dB，1dB，10dB，20dB |
|
失真度 |
0.3% |
误差 |
（0.5%*A±0.02dB） |
|
电压幅度误差 |
±1% |
平均功率 |
2W |
|
波形 |
猝发音，连续音 |
峰值功率 |
100W（5μs 脉宽，2%负载周期） |
|
信号幅度 |
10Vpp |
驻波比 |
1.1 |
|
幅度平坦度 |
±0.2dB |
接口 |
BNC |
|
无感电阻 |
固定衰减器 |
||
|
参数名称 |
技术参数 |
参数名称 |
技术参数 |
|
阻值 |
50Ω、75Ω |
频率范围 |
（0～30 ）MHz |
|
误差 |
±1% |
衰减范围 |
（0～60）dB |
|
频率 |
（0～30 ）MHz |
误差 |
±0.5dB |
|
封装 |
BNC |
耐压 |
1000V |
示波器：带宽100MHz，电压测量不确定度优于5%，时间测量不确定度优于0.2%
温度计（0~50）℃ 允许误差：±0.4℃
湿度计（20%~90%） 允许误差：±4%
|
名称 |
数量 |
|
超声探伤仪检定装置主机（标准衰减器、信号发生器、高压处理模块） |
1 |
|
固定衰减器 |
1 |
|
无感电阻 |
2 |
|
示波器（选配） |
1 |
|
温度计（选配） |
1 |
|
湿度计（选配） |
1 |
|
电源线 |
1 |
|
测试线 |
2 |
|
包装箱 |
1 |
|
说明书 |
1 |
|
校准证书 |
1 |
