火花试验机校准装置
2025/6/17
火花试验机校准装置 JJF2239-2025

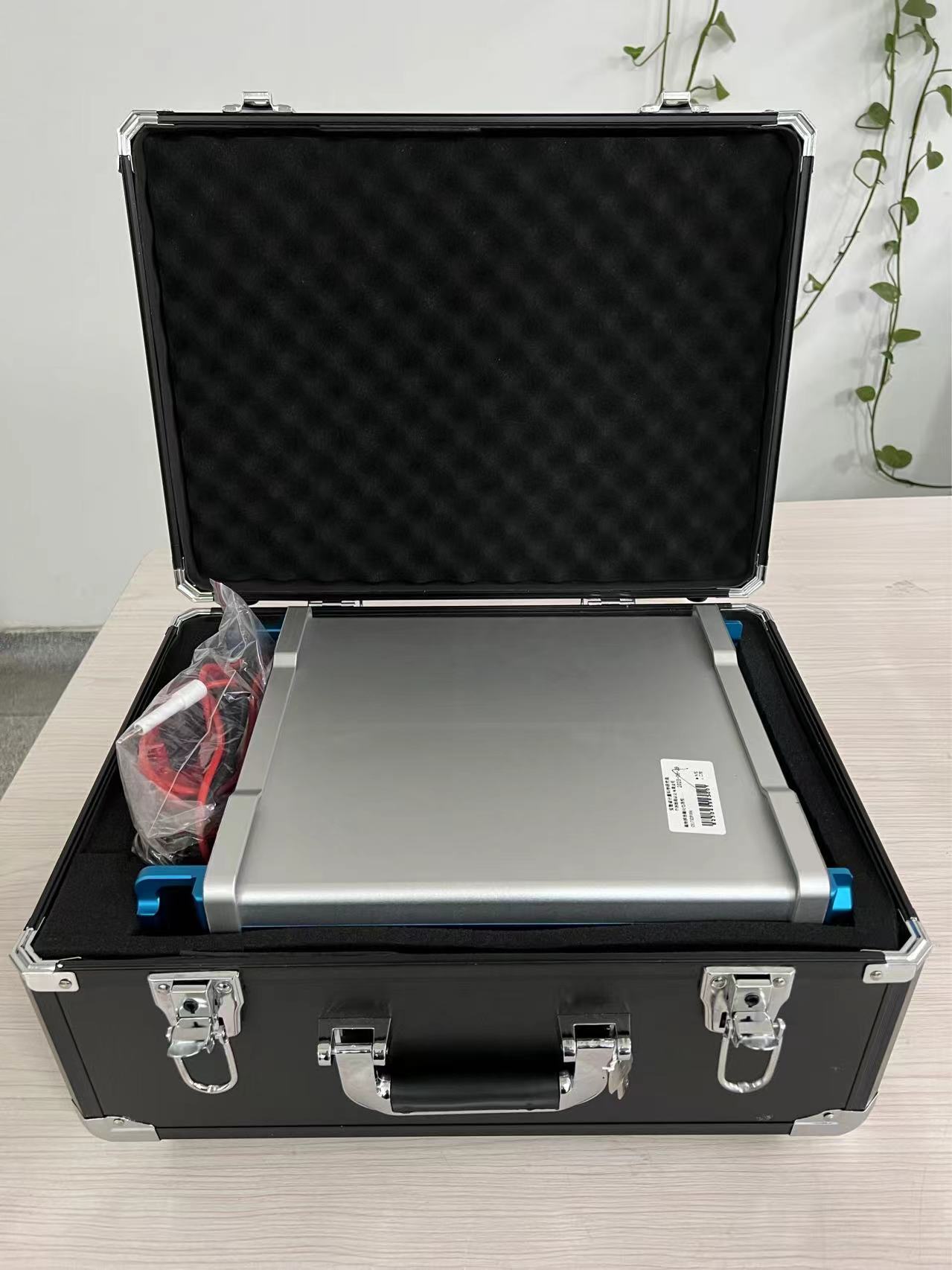

SKSTC-1 火花试验机校准装置
SKSTC-1火花试验机校准装置是依据JJF2239-2025《火花试验机校准规范》、JJF（机械）1047-2020《电线电缆用火花试验机校准规范》设计，适用于电线电缆检测用的工频（50Hz）和直流火花试验机的校准，可开展火花机的灵敏度、稳定性等功能性校准、输出电压校准、峰值纹波因数校准，装置由人工击穿装置、高电压测量、小电流测量、高压电容等组成，仪器高度集成化，便于携带，使用方便，特别适用于现场校准工作。
技术指标：
（一） 人工击穿装置
交直流微安表: (0~1000)μA, ±1%；600μA点特别校准
转速：60r/min
掠过时间：直流0.025S，交流：0.0005S
探针：钨钢，Φ2mm，锥度：<60度
限流电阻：（1~10）MΩ,可调
针尖与平板间距离：0.25±0.05mm，塞尺调节
计数器，击穿计数
（二） 高压测量（交直流）
测量量程：30kV
输入阻抗：500MΩ
≧0.47µF/3kV
SKSTC-1火花试验机校准装置是依据JJF2239-2025《火花试验机校准规范》、JJF（机械）1047-2020《电线电缆用火花试验机校准规范》设计，适用于电线电缆检测用的工频（50Hz）和直流火花试验机的校准，可开展火花机的灵敏度、稳定性等功能性校准、输出电压校准、峰值纹波因数校准，装置由人工击穿装置、高电压测量、小电流测量、高压电容等组成，仪器高度集成化，便于携带，使用方便，特别适用于现场校准工作。
技术指标：
（一） 人工击穿装置
交直流微安表: (0~1000)μA, ±1%；600μA点特别校准
转速：60r/min
掠过时间：直流0.025S，交流：0.0005S
探针：钨钢，Φ2mm，锥度：<60度
限流电阻：（1~10）MΩ,可调
针尖与平板间距离：0.25±0.05mm，塞尺调节
计数器，击穿计数
（二） 高压测量（交直流）
测量量程：30kV
输入阻抗：500MΩ
测量精度：±1%
500pF/30kV, ±10%
≧0.47µF/3kV
